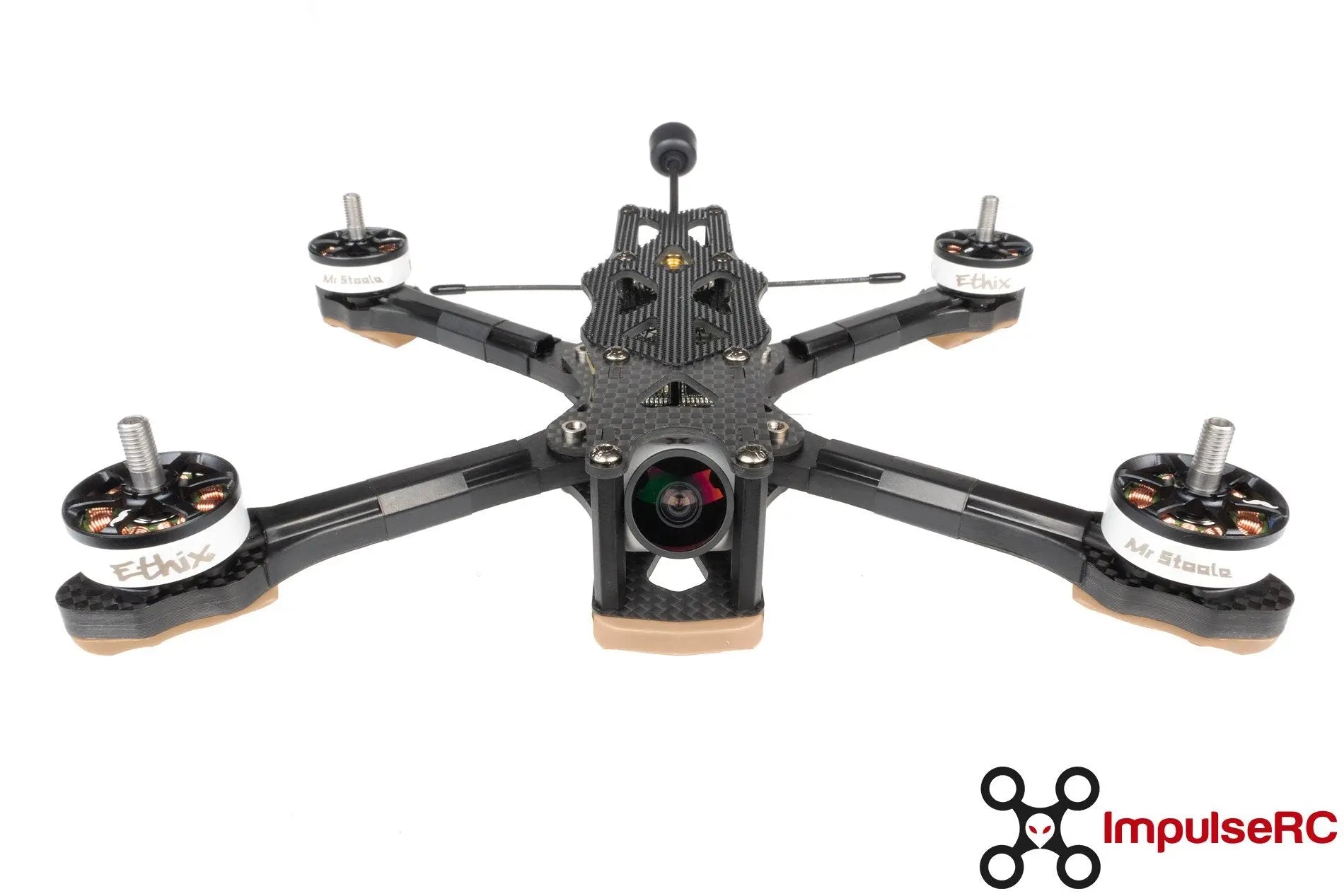

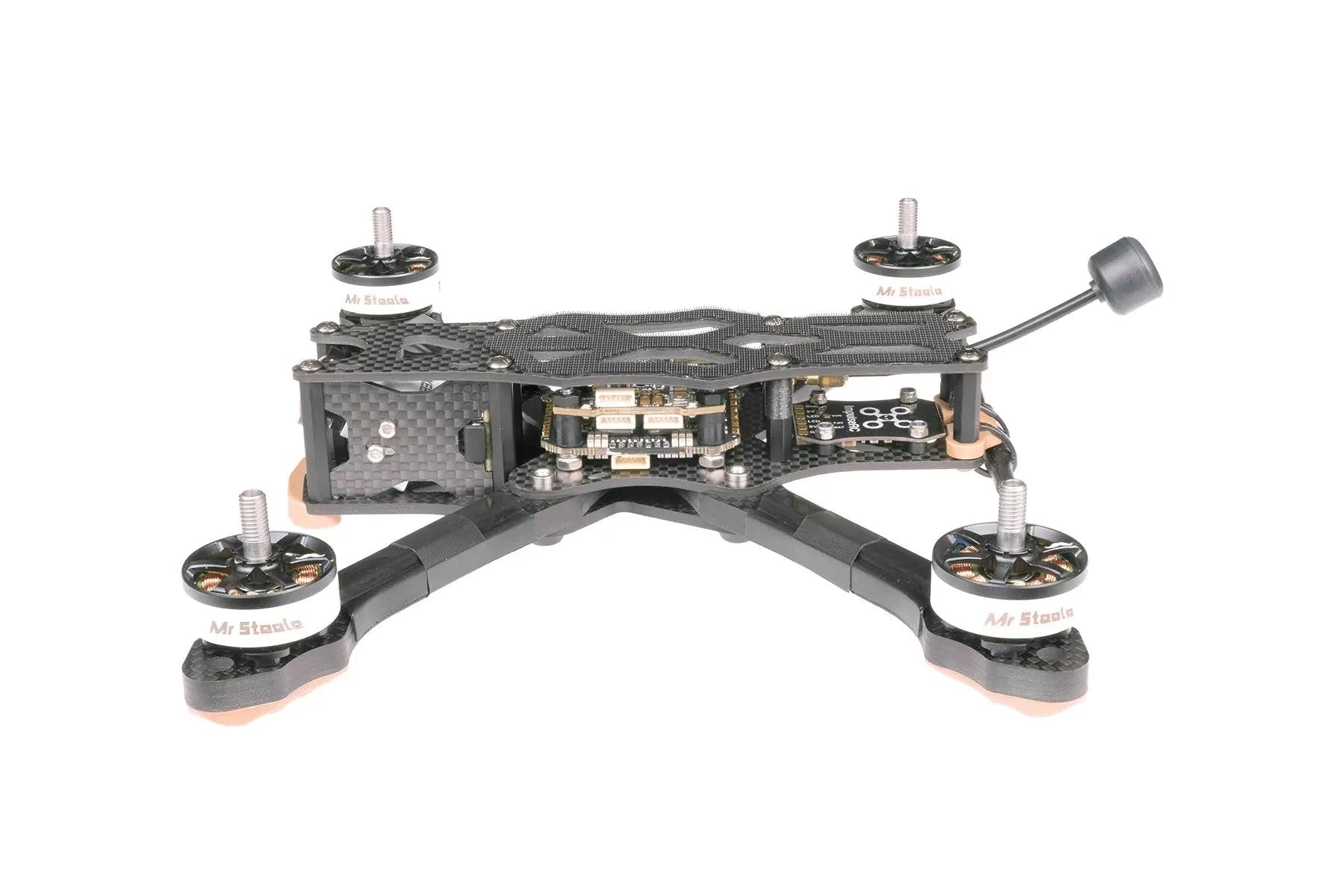

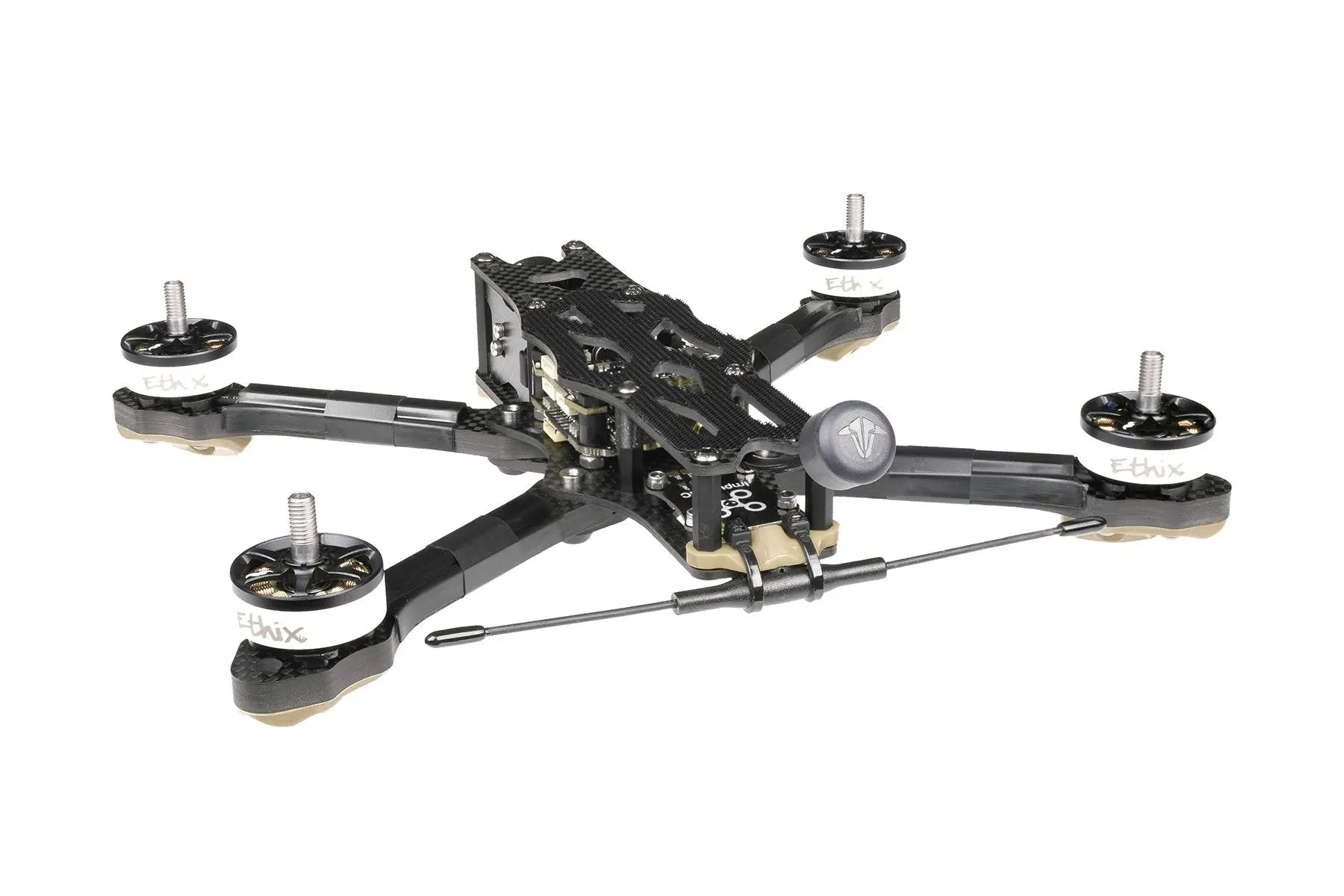

IMPULSERC MR STEELE APEX - PESO LEGGERO - Kit Telaio

L'apex frantuma il soffitto di vetro nel desing del telaio freestyle

Attraverso un processo di raffinatezza continua e sempre alla ricerca del miglioramento, abbiamo creato una nuova generazione di frame freestyle. L'Apex non scende a compromessi in termini di rigidità o durata, quindi non devi mai scegliere tra sicurezza e prestazioni.

Elementi di design unici, nuovi nel mondo FPV, rendono la costruzione e la manutenzione più semplici che mai. La resistenza del telaio stesso è aumentata, offrendo allo stesso tempo una protezione molto migliore per il tuo investimento nell'elettronica di volo.

Desing del braccio APEX

I bracci di un telaio FPV sono il componente strutturale chiave che traduce la spinta dai motori alla maggior parte della massa del velivolo, che è fissata al corpo del telaio. Il design delle braccia e il modo in cui sono attaccate al corpo è uno degli aspetti più vitali che influenza le prestazioni di un telaio FPV.

Esistono diversi problemi che possono verificarsi con i design dei bracci esistenti che possono portare a prestazioni scadenti, difficoltà di messa a punto e costi aggiuntivi. L'Apex affronta tutti questi problemi con un nuovo design semplice e unico che elimina ogni pendenza del braccio e aumenta drasticamente la durata.

Perfettamente simmetrico

I bracci simmetrici consentono di intascare un lato della parte senza introdurre la necessità di distinti bracci sinistro e destro, richiedendo più pezzi di ricambio. Usiamo una tasca anziché un foro sotto il motore per aumentare la durata e incorporiamo un dado per semplificare l'attacco ed evitare problemi di spazio sotto il tuo stack.

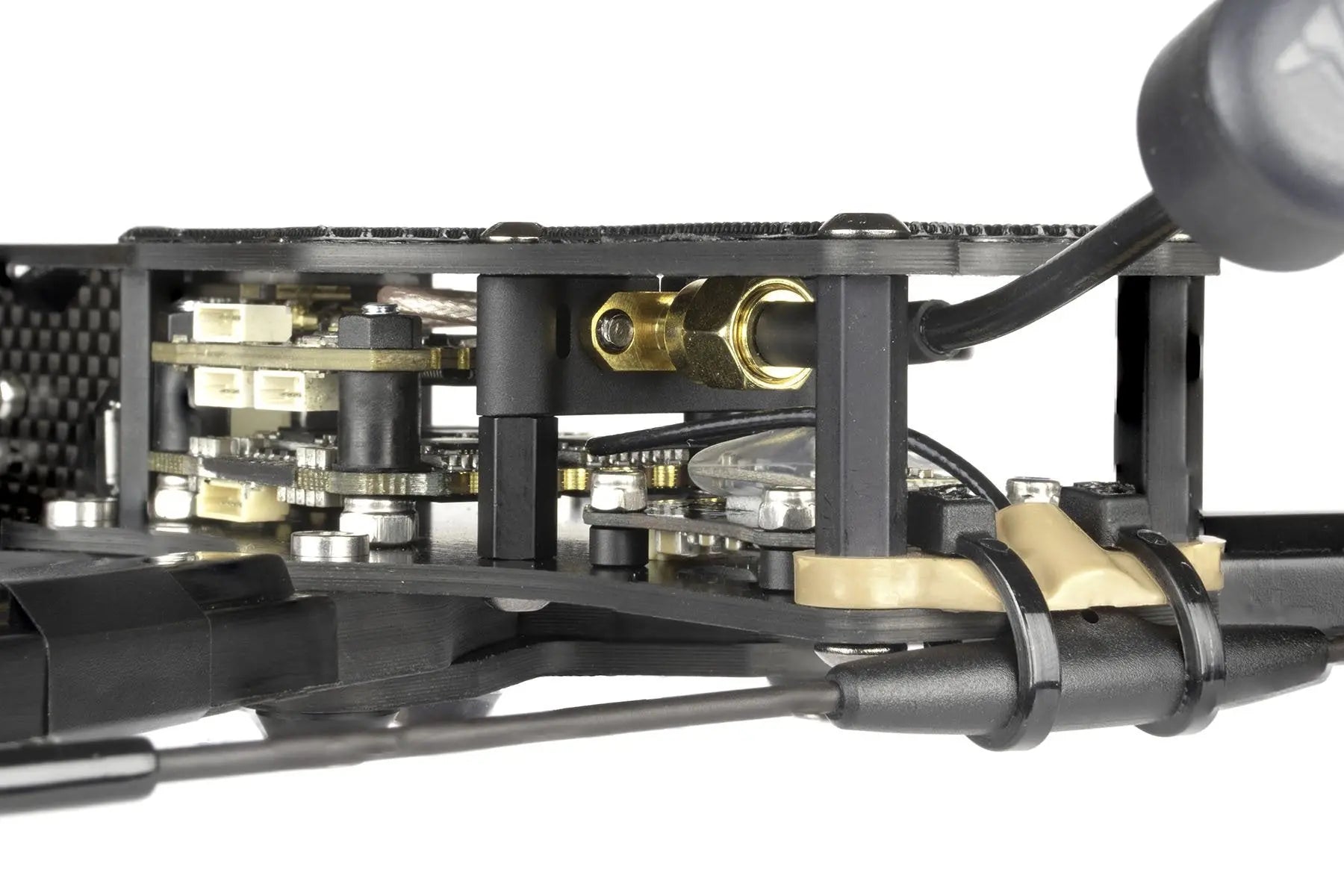

Manutenzione semplice

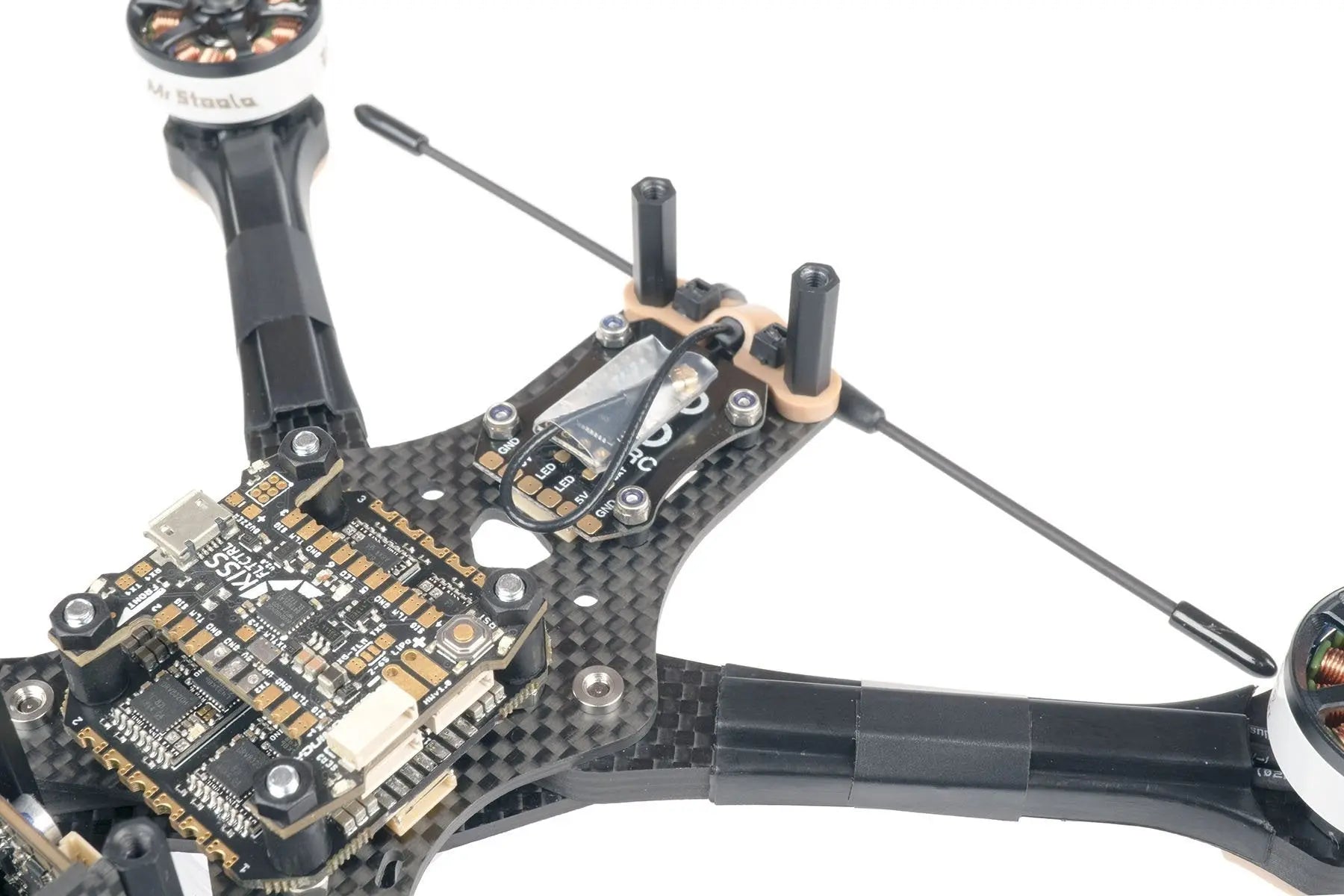

L'elettronica di volo è montata sulla piastra principale superiore mediante bulloni a testa svasata. Questo disaccoppia completamente l'attacco del braccio dal montaggio dell'elettronica. I bracci possono essere sostituiti usando due bulloni senza alcun disturbo al tuo stack.

Bulloni di spalla e threadlocker

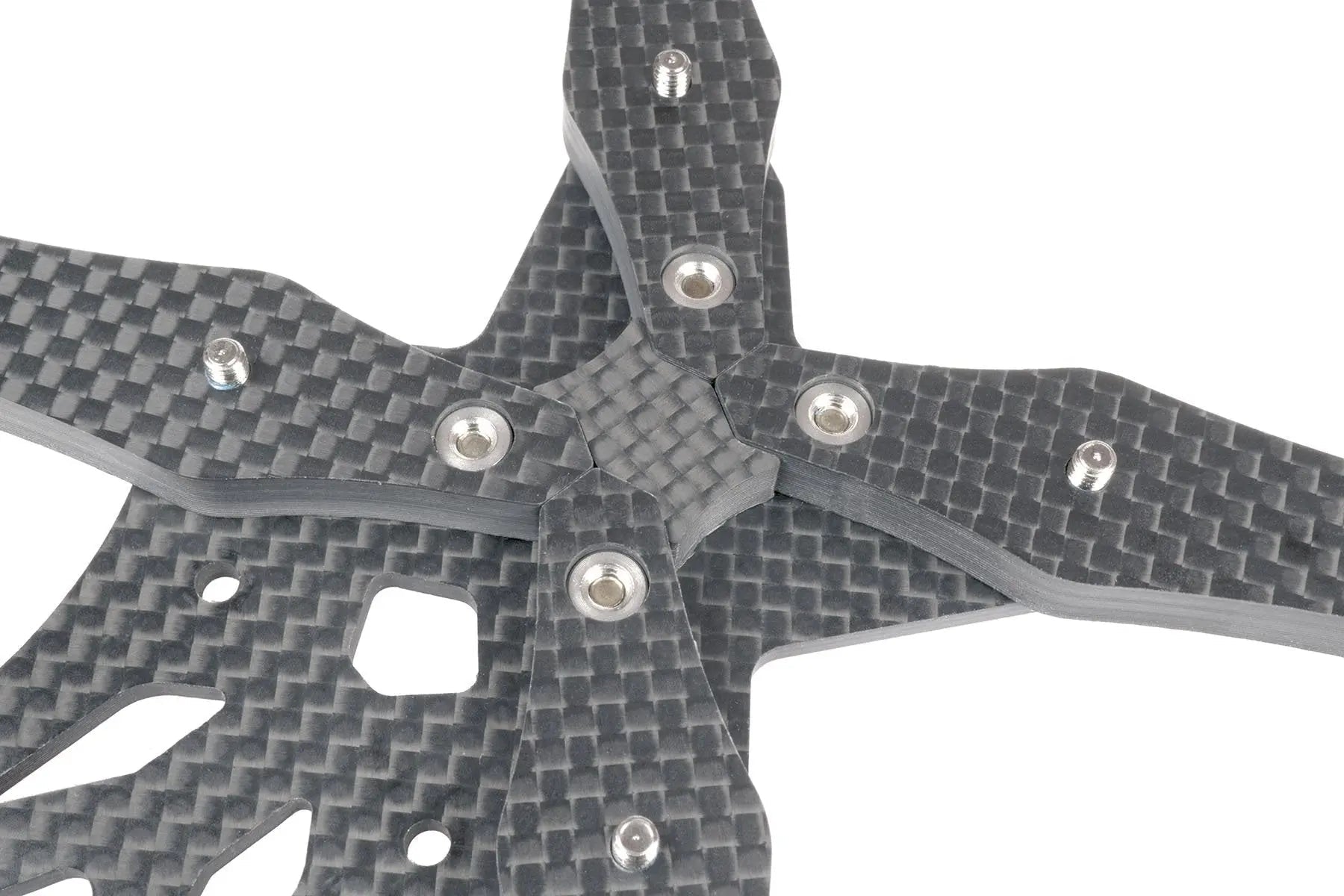

Chiave dell'apice

All'apice di un arco in muratura una chiave di volta blocca tutte le pietre in posizione e consente all'arco di sostenere peso ed essere autoportante. Una chiave di volta è un segno distintivo di forza e buon design, il telaio Apex FPV non è diverso e la chiave in carbonio si trova nel cuore del telaio per distribuire le forze applicate alle braccia.

Specifiche

• Nome modello: MR STEELE APEX - PESO LEGGERO - Kit Telaio
• Marca: IMPULSERC
• Tipo di telaio: Forma: True X
• Spessore braccio: 5 mm.

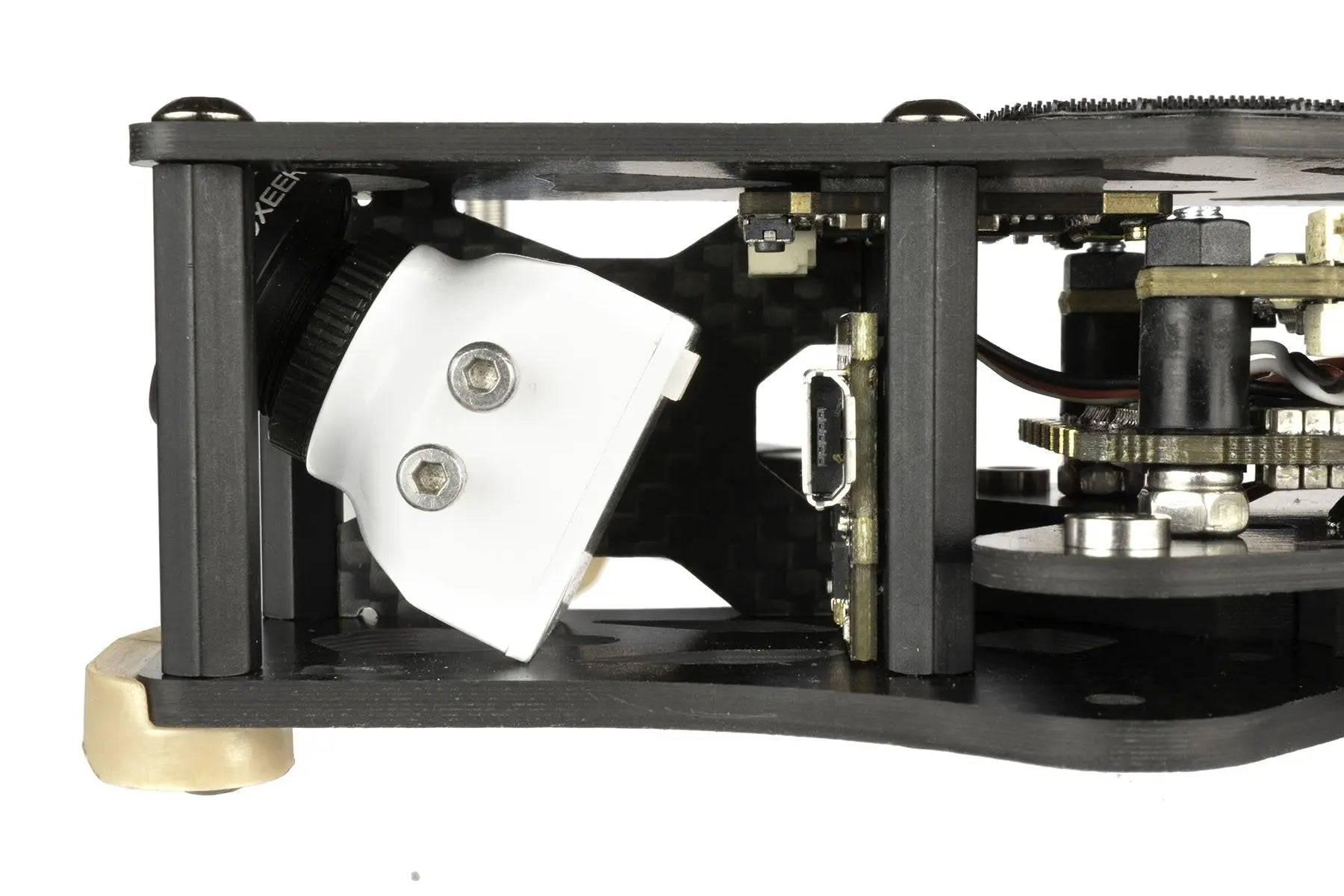

• Montaggio cam FPV: 19 mm
• Distanza dei fori di montaggio dei motori: 16 mm
• Distanza dei fori di montaggio dello stack: 30.5 mm
• Tipologia di volo: FPV racing e freestyle.

• Braccia: 5,5 mm
• Chiave: 5 mm
• Parte inferiore inferiore: 2,5 mm
• Parte superiore superiore: 2 mm
• Parte superiore: 2 mm
• Lati fotocamera: 2 mm

Altezza standoff

• Anteriore: 28mm
• Posteriore: 20mm

Peso a secco

• Hardware in alluminio: ca. 115g
• Hardware in acciaio: ca. 125g

Motore a motore

• 225mm - Adatto a puntelli da 5,2 "

Geometria del braccio

• X compresso utilizzando
• Tripla pitagorica 3: 4: 5

Parti extra incluse sul kit telaio apex modello base

• 2x Lipo Strap - Medium - ImpulseRC

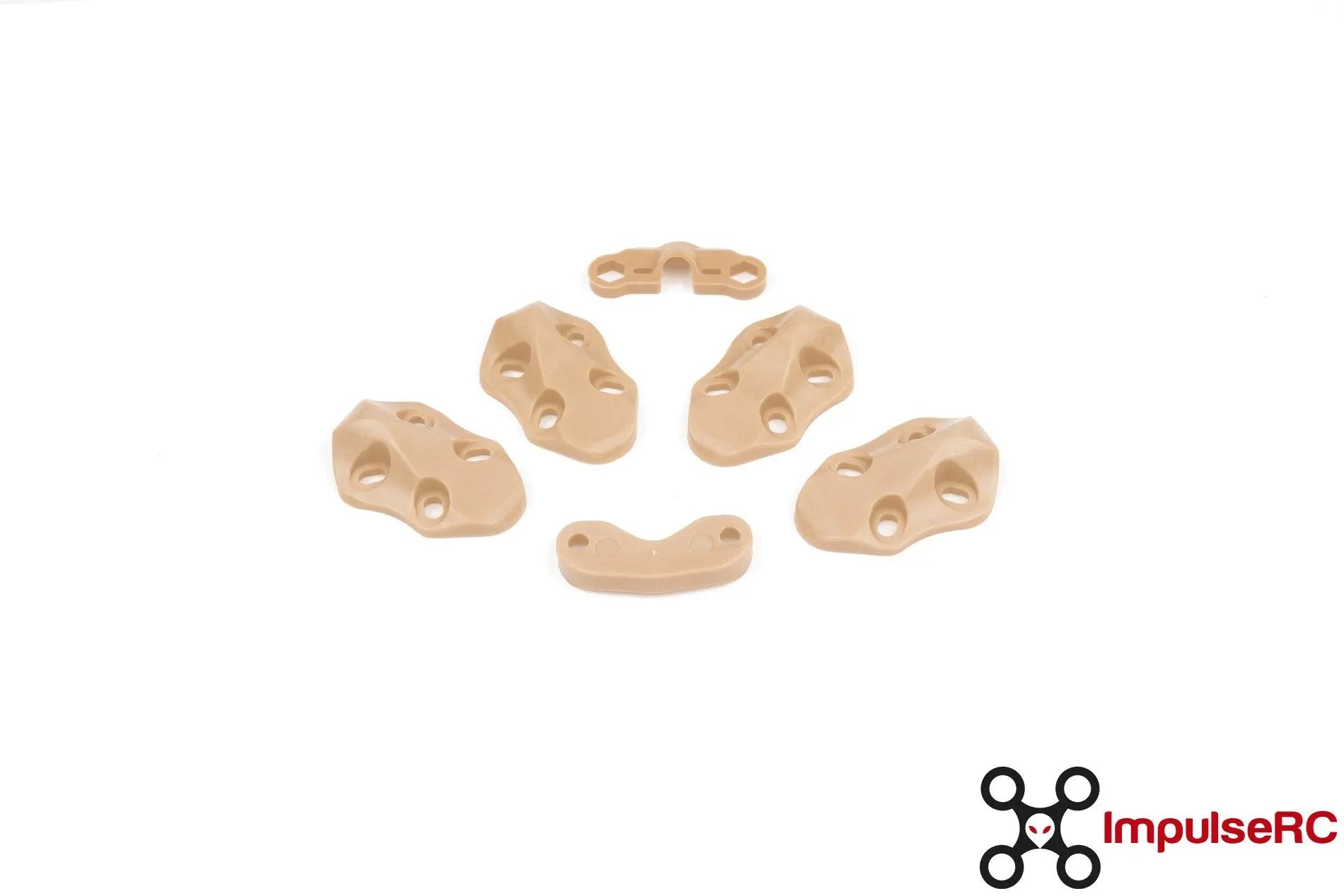

• 1x kit di plastica Apex - Coyote Brown

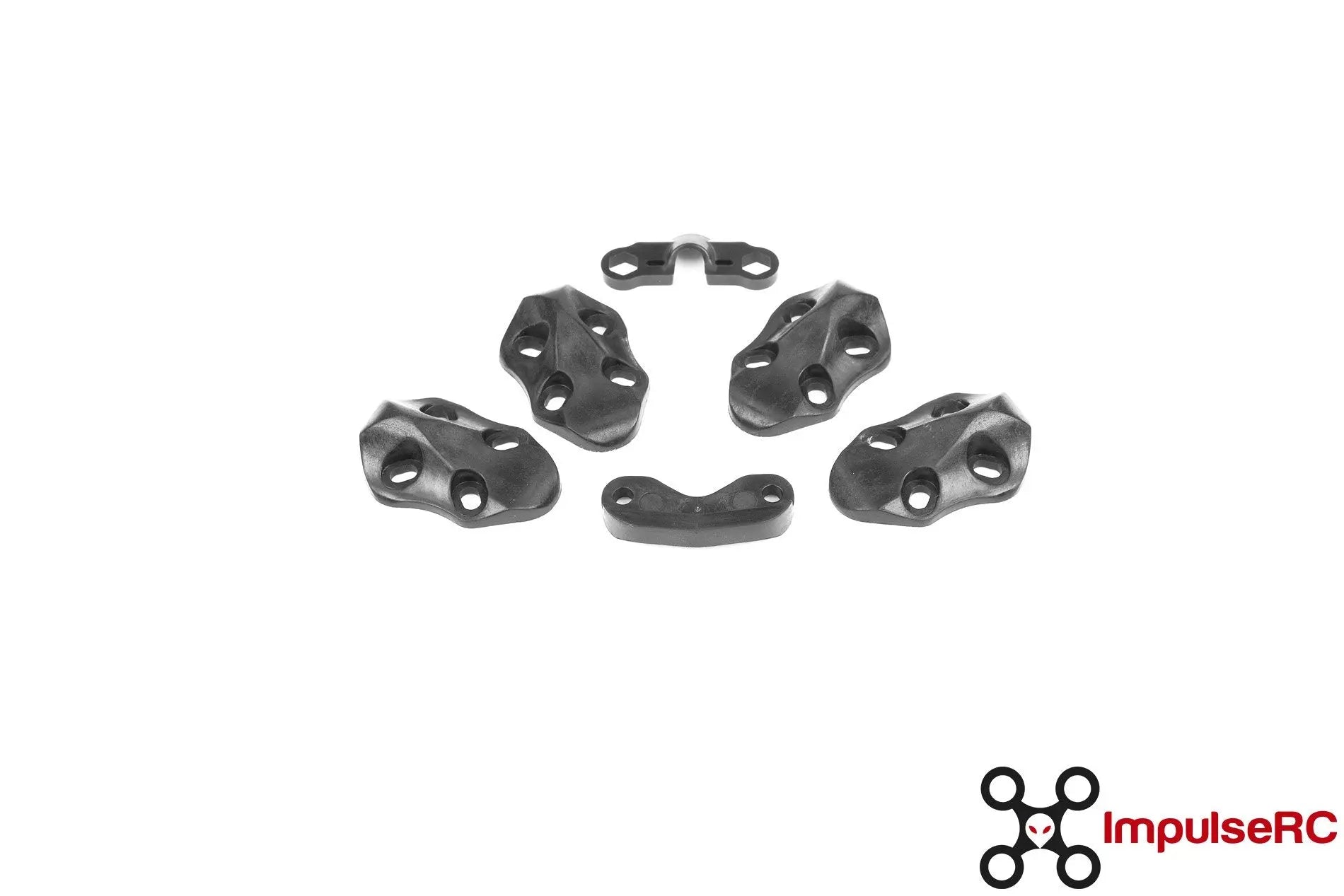

• 1x kit di plastica Apex - NERO
• 2x Apex Arm Covers - BLACK - (4 pezzi)
• 1x cuneo in schiuma per videocamera HD
• 1x Foam Strip 150mm - Piedi di atterraggio

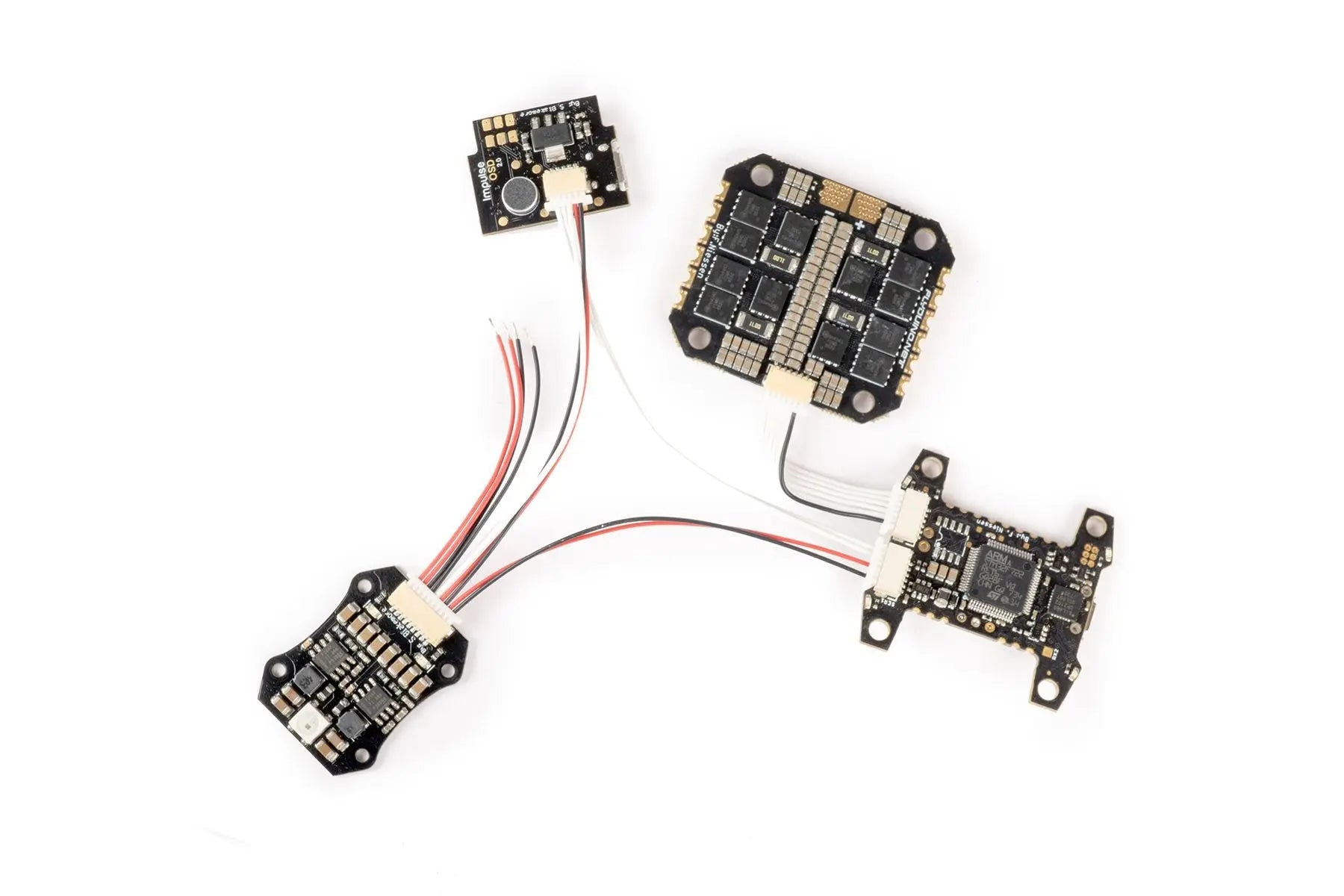

• 1x kit scheda regolatore Apex
• 1x kit scheda OSD Apex
• 2x strisce LED Apex RGB
• 1x kit cablaggio Apex OSD - KISS
• 1x confezione di viti complete Apex - alluminio 7075-T6 - nero
